При воздействии на судно ветра фактическое направление движения судна относительно воды происходит по путевому углу ПУα при дрейфе. При ветре в левый борт линия пути судна смещается вправо, в этом случае угол дрейфа α имеет знак плюс, при смещении судна влево (ветер в правый борт) - минус.
Связь между ИК, ПУα и α следующая: ПУα = ИК ± αл/бпр/б ; Соединив серию из трёх или четырёх обсерваций, полученных достаточно точными методами, на карте получают линию пути, откуда определяют величину угла α= ПУα - ИК При наличии угла дрейфа рассчитывается и прокладывается на карте: ПУα = ГКК + ΔГК + α Пройденное по лагу расстояние Sл откладывается по линии пути, так как лаг при α < 10° дрейф учитывает. Если же α >10°, то по линии пути откладывается расстояние: S = Sл sec α При обратной задаче, когда требуется рассчитать ГКК, направление ПУ снимают с карты, после чего : Для нахождения счислимой точки в момент траверза ориентира следует рассчитать ИП = ИК ± 90° и линию пеленга провести до пересечения с линией пути. Прямая задача. Известны ИК, v л (v об), направление ветра К м и угол дрейфа α. Неизвестен ПУα. Решение: - Рассчитать ПУα = ИК ± αл/бпр/б , проложить линию ПУα от исходной точки счисления;
- Вдоль линии ПУα отложить Sл или Sоб.
Обратная задача. Известны ПУα , vл (vоб), Км , α. Неизвестен ИК.
Решение: - Проложить линию ПУα и вдоль неё отложить Sл или Sоб;
- Рассчитать ИК = ПУα ± αл/бпр/б , затем ККм.к. (ГКК) и задать последний рулевому.

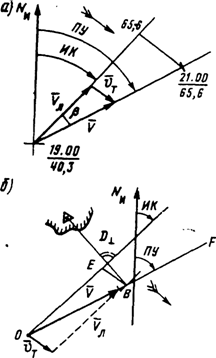

Элементами течения является КT - направление течения (считают, что течение направлено из компаса) и Vт- скорость течения. Данные о течении получают из пособий или с морских карт. Графическое решение задачи по учёту течения, производится обычно на навигационной карте, состоит в построении навигационного треугольника или треугольника скоростей, сторонами которого являются вектор Vл скорости судна относительно воды, направленный по линии истинного курса, вектор Vт скорости течения по его направлению Кт и вектор V истинной скорости судна, направленный по линии пути (см. рис. 5.3,а). Угол β, заключённый между линиями истинного курса и пути, называется углом сноса; он считается положительным, если ПУβ > ИК, и отрицательным, если ПУβ < ИК. Для ведения счисления необходимо знать угол β и истинную скорость V. Тогда ПУβ = ИК + β ; Плавание S= Vt может быть вычислено или снято с карты. Следует различать 2 варианта задач. Прямая задача. Задан ИК, требуется найти β и V. Из начальной точки учёта течения (см. рис. 5.3,а) по линии ИК отложить вектор скорости судна Vл. Из конца вектора Vл проложить Кт и на нём отложить скорость течения Vт. Соединив начальную точку Vл с концом вектора течения Vт, получим направление движения ПУβ и путевую скорость V. Обратная задача. Намечаем точку F (см.рис. 5.3,б), в которую должно прийти судно; соединив её с начальной точкой О, получим линию ПУβ. Из точки О отложить вектор скорости течения Vт, из его конца радиусом, равным скорости судна по лагу Vл, сделать засечку на линии пути. С помощью параллельной линейки перенести вектор V в точку О и получить значение ИК. Для получения счислимой точки необходимо рассчитать Sл = рол × Кл и отложить плавание на линии истинного курса, а затем полученную точку перенести на линию пути ПУβ по направлению течения.

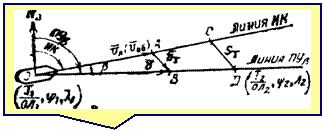

Счисление при плавании на течении. Рис. Прямая задача графического счисления пути судна с учётом сноса течением (Обратная задача).
Совместный учёт дрейфа и сноса течением. Если угол дрейфа α и элементы течения известны, тогда при заданном ИК из начальной точки О прокладывают линию ПУα = ИК + α, на ней откладывают вектор скорости судна по лагу Vл (см.рис.). Из конца вектора Vл откладывают вектор течения Vт. Соединив начальную точку О с концом вектора течения Vт, получим линию пути ПУс ( ПУ β). В случае когда задан ПУс, из начальной точки О откладывают вектор течения, из конца этого вектора радиусом, равным Vл, делают засечку на линии ПУс, получая направление ПУα , которое переносят в начальную точку; далее ИК = ( ПУα - α). Когда известен суммарный угол сноса с , на карте прокладывается линия пути: ПУс = ИК + с

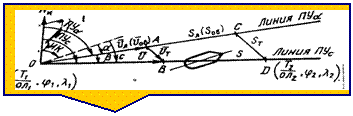

Рис. 5.4. Совместный учёт дрейфа и сноса течением. | |
Рис. Прямая задача графического счисления пути судна с учётом дрейфа и течения (Обратная задача). СКДП - стр.143; СКПС - стр.85; |
